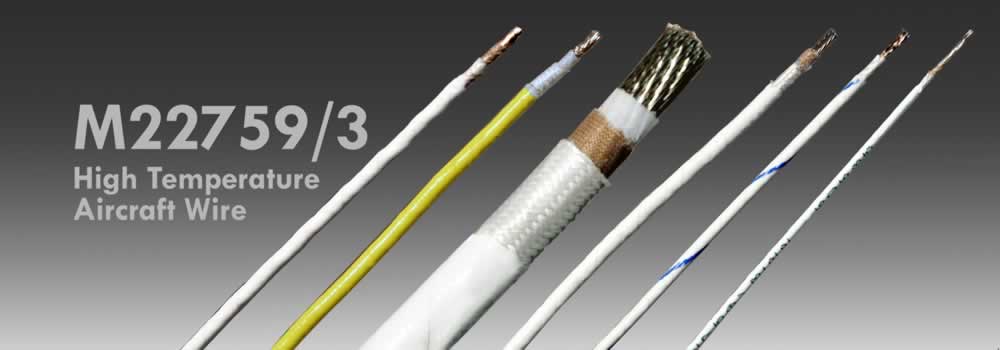

SAE-AS22759/3 绝缘Glass-TFE 镀镍铜导体线规22-00 600伏 260度常规重量

应用：
高温应用，如飞机发动机，其中增加的耐磨损性是必需的
特性：
产品描述：
绞合镀镍铜导体
PTFE胶带，PTFE胶带PTFE镀膜玻璃编织，融合，.022“.060”墙，彩色编码按照MIL-STD-861
额定温度：260℃
额定电压：600伏

Mil-Spec #	AWG	Stranding	Finished Wire
Mil-Spec #	AWG	Stranding	Min O.D. (in)	Max O.D. (in)	Nom.Lbs/Mft
M22759/3-22-*	22	19/34	0.071	0.077	5.90
M22759/3-20-*	20	19/32	0.079	0.085	7.90
M22759/3-18-*	18	19/30	0.092	0.098	11.0
M22759/3-16-*	16	19/29	0.099	0.107	13.6
M22759/3-14-*	14	19/27	0.112	0.120	18.5
M22759/3-12-*	12	37/28	0.129	0.137	26.6
M22759/3-10-*	10	37/16	0.158	0.170	41.5
M22759/3-8-*	8	133/29	0.228	0.242	77.4
M22759/3-6-*	6	133/27	0.272	0.292	115
M22759/3-4-*	4	133/25	0.336	0.366	184
M22759/3-2-*	2	665/30	0.415	0.445	281
M22759/3-1-*	1	817/30	0.465	0.495	358
M22759/3-01-*	1/0	1045/30	0.500	0.550	436
M22759/3-02-*	2/0	1330/30	0.560	0.610	554
The asterisks in the above table shall be replaced by color code designators in accordance with MIL-STD-681.
0 - Black, 1 - Brown, 2 - Red, 3 - Orange, 4 - Yellow, 5 - Green, 6 - Blue, 7 - Violet, 8 - Gray, 9 - White
Example: Size 20, white - M22759/3-20-9; white with orange stripe - M22759/3-20-93.

河南三博电子是一家专业M22759/3线缆的供应商，我公司经营M22759/3线缆产品多年，质量口碑可靠。如果您有更多的M22759/3线缆价格问题，欢迎您联系我们厂家
