M22520/1-01、M22520/1-04、ABS1503KD24

作者：admin 来源： 日期：2015/11/2 9:07:11
河南三博电子供应DMC工具M22520/1-01、军品线缆ABS1503KD24

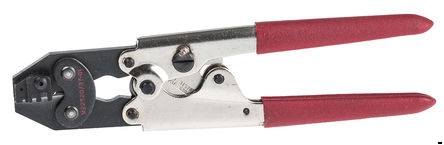

Crimp tool for splices AD1377

产品详细信息
Tyco Raychem 接片压接工具
AD-1377-6 经设计，使电线接头采用 Raychem 压接合。
压接器尺寸
工具型腔 12-16 16-20 20-26
压接器尺寸 ID 外径 ID 外径 ID 外径
  0.102 0.153 0.069 0.106 0.050 0.080
  0.097 0.157 0.064 0.101 0.045 0.075
TE Connectivity 手动压接工具
产品技术参数

总体长度 198.12mm
最大线规格 26AWG
最小线规格 12AWG
线规格 26 → 12 AWG
连接器类型 拼接

DMC P/N:   AF8
Name:   CRIMP TOOL - M22520/1-01
MIL P/N:   M22520/1-01
Weight:   1.25 LBS
DMC P/N:   GS100-1
Name:   CRIMP TOOL - M22520/4-01
MIL P/N:   M22520/4-01
Weight:   1.25 LBS

SYQ-002美军标压接工具广泛地运用在航空，铁路，汽车，油田，船舶，轨道交通等各类电连接器，圆形连接器，线簧孔,矩形/重载连接器，射频同轴连接器，印刷电路板连接器，汽车连接器，工业连接器，光纤连接器，光伏连接器中端子与导线的压接，也适用于各类0#,00#,000#探针,测试针的压接及各类工业,电子线束,电线电缆,屏蔽线的压接.
型号:M22520/1-01 ,M22520/2-01,M22520/5-01,M22520/7-01,YJQ-W1,YJQ-W2,YJQ-W3,YJQ-W4,YJQ-W7,YJQ-W5,YJQ-1A,YJQ-1B,YJQ-1C,NPOK-2M,YJQ-001/YJQ-002/YJQ-2B/YJQ-M309/YJQ-W1Q/YJQ-W2Q/YJQ-W7Q/YJQ-W3Q,GS222,SYQ-001,SYQ-002,MH992,AFM8,AF8,MH860,WA22,WA22P,WA27F,TH1A,TH163,UH2-5,Y501,Y197
YJQ-2B压接钳适合端子:GJB599A(MIL-C-38999D)系列电连接器中12号同轴接触体中心接触件与导线之间的压接.
NPOK-2M压接工具应用电连接器CHц23(国产ZH23)系列Ø1.00/Ø1.50/Ø2.00接触体与导线的压接。
SYQ-002压接工具应用电连接器XKE和XC系列Ø1.50/Ø2.00/Ø3.00接触体与导线的压接。

YJQ-1A压接工具应用在ZH8525(GJB598)系列、ZH83723系列、JY27系列（GJB599）系列连接器中的12、16、20接触件(插针\插孔)与导线实现压接连接专用工具。接触体的材质为经局部退火的铜合金材料。
YJQ-1B压接钳应用在GJB599-88(MIL-C-38999)系列耐环境快速分离高密度小圆形电连接器中的22D接触件(插针\插孔)、12#屏蔽接触件的中心接触件及8#双屏蔽接触件的中心接触体与导线实现压接连接专用工具。接触体的材质为经局部退火的铜合金材料。
TE CONNECTIVITY 47386
Connector Accessories PIDG Terminal and Splice Hand Tool (16-22)AWG

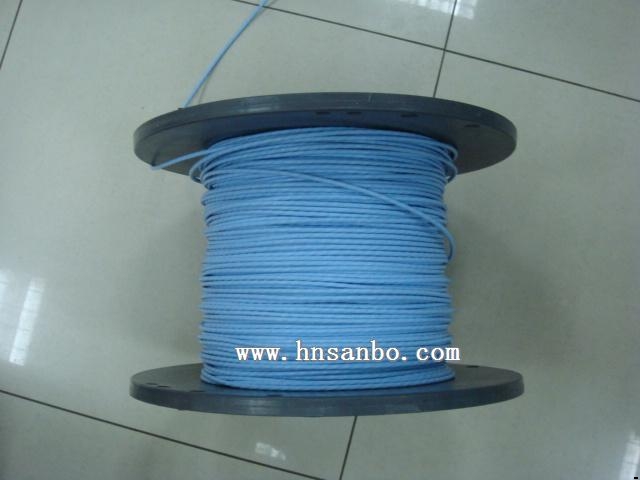

ABS1503KD24线缆

河南三博电子科技供应ABS1503KD24军用以太网电缆

产品型号： ABS1503KD24
产地： 法国
产品号：
产品描述： ABS1503KD24 四线屏蔽24 AWG 产品代码：ET 2PF870 应用：高速数据传输–以太网– 100Mbit/s和飞行娱乐设施


颜色：蓝色-红色-黄色-绿色
2：本色FEP填芯
3：绕包带
4：0.10mm镀银铜线编织
直径= 3.90±0.15mm
5：可用激光打印标志的透明蓝色FEP护套
直径= 4.40
± 0.20mm
重量：40,28 g/m

ABS1503KD24技术参数
工作温度：- 55°C up to +125°C.
电气性能：
回路电阻：19.2 ?/100 m
在20°C (Max).
绝缘电阻：1500 M.? / Km
在20°C.
阻抗：100 + 15 ?
从1—100MHz
传输速率≥70 %
近端串音> 68 -15 x log (F) dB从1—100MHz
衰减标称值：
2.1dB/100 m在1MHz
4.1dB/100 m在4MHz
6.5dB/100 m在10MHz
8.2dB/100 m在16MHz
9.3dB/100 m在20MHz
11.7 dB/100 m在31.25 MHz
17 dB/100 m在62.5MHz
22 dB/100 m在100 MH

河南三博电子是一家专业M22520/1-01、M22520/1-04、ABS1503KD24的供应商，我公司经营M22520/1-01、M22520/1-04、ABS1503KD24产品多年，质量口碑可靠。如果您有更多的M22520/1-01、M22520/1-04、ABS1503KD24价格问题，欢迎您联系我们厂家
