MIL-DTL-22759/91 | SAE AS22759/91航空线缆

作者：admin 来源： 日期：2015/10/28 12:52:01
应用：
航空航天应用，需要良好的热稳定性，重量轻
特点：

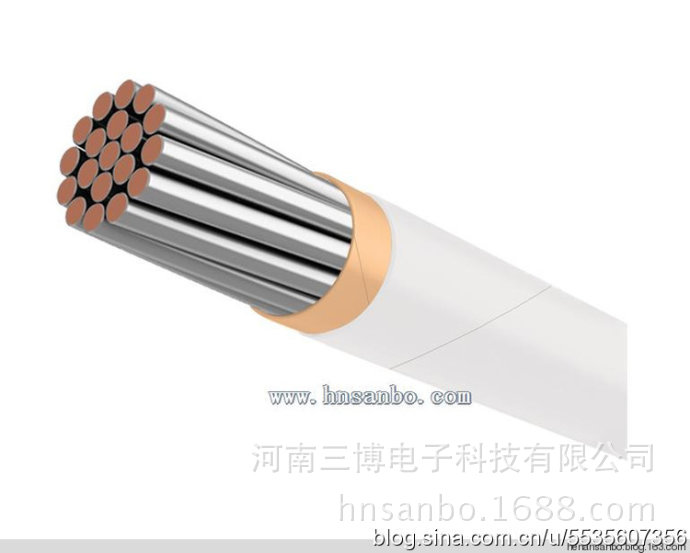

产品描述：
搁浅，小直径，镀银铜导体
双层绝缘聚四氟乙烯/聚酰亚胺/聚四氟乙烯胶带，聚四氟乙烯胶带，按照mil-std-681颜色编码
额定温度：
200°
额定电压：
600伏

mil-w-22759/91（m22759/91）|SAE as22759/91

Mil-Spec # AWG Stranding Min O.D. (in) MaxO.D. (in)
Mil-Spec # AWG Stranding Min O.D. (in) MaxO.D. (in) Nom.Lbs/Mft
M22759/91-26-* 26 19/38 0.03 0.034 1.3
M22759/91-24-* 24 19/36 0.034 0.038 1.9
M22759/91-22-* 22 19/34 0.04 0.043 2.8
M22759/91-20-* 20 19/32 0.048 0.051 4.3
M22759/91-18-* 18 19/30 0.056 0.06 6.5
M22759/91-16-* 16 19/29 0.065 0.069 8.4
M22759/91-14-* 14 19/27 0.078 0.082 12.8
M22759/91-12-* 12 37/28 0.097 0.101 29.6
M22759/91-10-* 10 37/26 0.12 0.124 30.8
上表中的星号应由mil-std-681按照颜色代码指示器取代。
0 -黑色，1 -棕色，2 -红色，3 -橙，4 -黄，5 -绿色，6 - 7 -紫色，8 -灰色，9 -白色
例如：20号，白m22759 / 11-20-9；白色和橙色的条纹—
PART NUMBER AWG Conductor Stranding Approx LBS/MFT min O.D. (in) Max O.D. (in) Cond. Material Max. Temp Voltage
M22759/91/26-0 26 19/38 1.43 0.03 0.034 Silver-Plated Copper 200°C 600
M22759/91/26-1 26 19/38 1.43 0.03 0.034 Silver-Plated Copper 200°C 600
M22759/91/26-2 26 19/38 1.43 0.03 0.034 Silver-Plated Copper 200°C 600
M22759/91/26-3 26 19/38 1.43 0.03 0.034 Silver-Plated Copper 200°C 600
M22759/91/26-4 26 19/38 1.43 0.03 0.034 Silver-Plated Copper 200°C 600
M22759/91/26-5 26 19/38 1.43 0.03 0.034 Silver-Plated Copper 200°C 600
M22759/91/26-6 26 19/38 1.43 0.03 0.034 Silver-Plated Copper 200°C 600
M22759/91/26-7 26 19/38 1.43 0.03 0.034 Silver-Plated Copper 200°C 600
M22759/91/26-8 26 19/38 1.43 0.03 0.034 Silver-Plated Copper 200°C 600
M22759/91/26-9 26 19/38 1.43 0.03 0.034 Silver-Plated Copper 200°C 600
M22759/91-24-0 24 19/36 1.93 0.034 0.038 Silver-Plated Copper 200°C 600
M22759/91-24-1 24 19/36 1.93 0.034 0.038 Silver-Plated Copper 200°C 600
M22759/91-24-2 24 19/36 1.93 0.034 0.038 Silver-Plated Copper 200°C 600
M22759/91-24-3 24 19/36 1.93 0.034 0.038 Silver-Plated Copper 200°C 600
M22759/91-24-4 24 19/36 1.93 0.034 0.038 Silver-Plated Copper 200°C 600
M22759/91-24-5 24 19/36 1.93 0.034 0.038 Silver-Plated Copper 200°C 600
M22759/91-24-6 24 19/36 1.93 0.034 0.038 Silver-Plated Copper 200°C 600
M22759/91-24-7 24 19/36 1.93 0.034 0.038 Silver-Plated Copper 200°C 600
M22759/91-24-8 24 19/36 1.93 0.034 0.038 Silver-Plated Copper 200°C 600
M22759/91-24-9 24 19/36 1.93 0.034 0.038 Silver-Plated Copper 200°C 600
m22759/91-22-0 22 19/34 2.85 0.04 0.043 Silver-Plated Copper 200°C 600
m22759/91-22-1 22 19/34 2.85 0.04 0.043 Silver-Plated Copper 200°C 600
m22759/91-22-2 22 19/34 2.85 0.04 0.043 Silver-Plated Copper 200°C 600
m22759/91-22-3 22 19/34 2.85 0.04 0.043 Silver-Plated Copper 200°C 600
m22759/91-22-4 22 19/34 2.85 0.04 0.043 Silver-Plated Copper 200°C 600
m22759/91-22-5 22 19/34 2.85 0.04 0.043 Silver-Plated Copper 200°C 600
m22759/91-22-6 22 19/34 2.85 0.04 0.043 Silver-Plated Copper 200°C 600
m22759/91-22-7 22 19/34 2.85 0.04 0.043 Silver-Plated Copper 200°C 600
m22759/91-22-8 22 19/34 2.85 0.04 0.043 Silver-Plated Copper 200°C 600
m22759/91-22-9 22 19/34 2.85 0.04 0.043 Silver-Plated Copper 200°C 600
m22759/91-20-0 20 19/32 4.38 0.048 0.051 Silver-Plated Copper 200°C 600
m22759/91-20-1 20 19/32 4.38 0.048 0.051 Silver-Plated Copper 200°C 600
m22759/91-20-2 20 19/32 4.38 0.048 0.051 Silver-Plated Copper 200°C 600
m22759/91-20-3 20 19/32 4.38 0.048 0.051 Silver-Plated Copper 200°C 600
m22759/91-20-4 20 19/32 4.38 0.048 0.051 Silver-Plated Copper 200°C 600
m22759/91-20-5 20 19/32 4.38 0.048 0.051 Silver-Plated Copper 200°C 600
m22759/91-20-6 20 19/32 4.38 0.048 0.051 Silver-Plated Copper 200°C 600
m22759/91-20-7 20 19/32 4.38 0.048 0.051 Silver-Plated Copper 200°C 600
m22759/91-20-8 20 19/32 4.38 0.048 0.051 Silver-Plated Copper 200°C 600
m22759/91-20-9 20 19/32 4.38 0.048 0.051 Silver-Plated Copper 200°C 600
M22759/91-18-0 18 19/30 6.6 0.056 0.06 Silver-Plated Copper 200°C 600
M22759/91-18-1 18 19/30 6.6 0.056 0.06 Silver-Plated Copper 200°C 600
M22759/91-18-2 18 19/30 6.6 0.056 0.06 Silver-Plated Copper 200°C 600
M22759/91-18-3 18 19/30 6.6 0.056 0.06 Silver-Plated Copper 200°C 600
M22759/91-18-4 18 19/30 6.6 0.056 0.06 Silver-Plated Copper 200°C 600
M22759/91-18-5 18 19/30 6.6 0.056 0.06 Silver-Plated Copper 200°C 600
M22759/91-18-6 18 19/30 6.6 0.056 0.06 Silver-Plated Copper 200°C 600
M22759/91-18-7 18 19/30 6.6 0.056 0.06 Silver-Plated Copper 200°C 600
M22759/91-18-8 18 19/30 6.6 0.056 0.06 Silver-Plated Copper 200°C 600
M22759/91-18-9 18 19/30 6.6 0.056 0.06 Silver-Plated Copper 200°C 600
M22759/91-16-0 16 19/29 8.3 0.063 0.067 Silver-Plated Copper 200°C 600
M22759/91-16-1 16 19/29 8.3 0.068 0.073 Silver-Plated Copper 200°C 600
M22759/91-16-2 16 19/29 8.3 0.068 0.073 Silver-Plated Copper 200°C 600
M22759/91-16-3 16 19/29 8.3 0.068 0.073 Silver-Plated Copper 200°C 600
M22759/91-16-4 16 19/29 8.3 0.068 0.073 Silver-Plated Copper 200°C 600
M22759/91-16-5 16 19/29 8.3 0.068 0.073 Silver-Plated Copper 200°C 600
M22759/91-16-6 16 19/29 8.3 0.068 0.073 Silver-Plated Copper 200°C 600
M22759/91-16-7 16 19/29 8.3 0.068 0.073 Silver-Plated Copper 200°C 600
M22759/91-16-8 16 19/29 8.3 0.068 0.073 Silver-Plated Copper 200°C 600
M22759/91-16-9 16 19/29 8.3 0.068 0.073 Silver-Plated Copper 200°C 600
M22759/91-14-0 14 19/27 12.6 0.076 0.08 Silver-Plated Copper 200°C 600
M22759/91-14-1 14 19/27 12.6 0.076 0.08 Silver-Plated Copper 200°C 600
M22759/91-14-2 14 19/27 12.6 0.076 0.08 Silver-Plated Copper 200°C 600
M22759/91-14-3 14 19/27 12.6 0.076 0.08 Silver-Plated Copper 200°C 600
M22759/91-14-4 14 19/27 12.6 0.076 0.08 Silver-Plated Copper 200°C 600
M22759/91-14-5 14 19/27 12.6 0.076 0.08 Silver-Plated Copper 200°C 600
M22759/91-14-6 14 19/27 12.6 0.076 0.08 Silver-Plated Copper 200°C 600
M22759/91-14-7 14 19/27 12.6 0.076 0.08 Silver-Plated Copper 200°C 600
M22759/91-14-8 14 19/27 12.6 0.076 0.08 Silver-Plated Copper 200°C 600
M22759/91-14-9 14 19/27 12.6 0.076 0.08 Silver-Plated Copper 200°C 600
M22759/91-12-0 12 37/28 19.6 0.096 0.1 Silver-Plated Copper 200°C 600
M22759/91-12-1 12 37/28 19.6 0.096 0.1 Silver-Plated Copper 200°C 600
M22759/91-12-2 12 37/28 19.6 0.096 0.1 Silver-Plated Copper 200°C 600
M22759/91-12-3 12 37/28 19.6 0.096 0.1 Silver-Plated Copper 200°C 600
M22759/91-12-4 12 37/28 19.6 0.096 0.1 Silver-Plated Copper 200°C 600
M22759/91-12-5 12 37/28 19.6 0.096 0.1 Silver-Plated Copper 200°C 600
M22759/91-12-6 12 37/28 19.6 0.096 0.1 Silver-Plated Copper 200°C 600
M22759/91-12-7 12 37/28 19.6 0.096 0.1 Silver-Plated Copper 200°C 600
M22759/91-12-8 12 37/28 19.6 0.096 0.1 Silver-Plated Copper 200°C 600
M22759/91-12-9 12 37/28 19.6 0.096 0.1 Silver-Plated Copper 200°C 600
m22759/91-10-0 10 37/26 30.6 0.119 0.123 Silver-Plated Copper 200°C 600
m22759/91-10-1 10 37/26 30.6 0.119 0.123 Silver-Plated Copper 200°C 600
m22759/91-10-2 10 37/26 30.6 0.119 0.123 Silver-Plated Copper 200°C 600
m22759/91-10-3 10 37/26 30.6 0.119 0.123 Silver-Plated Copper 200°C 600
m22759/91-10-4 10 37/26 30.6 0.119 0.123 Silver-Plated Copper 200°C 600
m22759/91-10-5 10 37/26 30.6 0.119 0.123 Silver-Plated Copper 200°C 600
m22759/91-10-6 10 37/26 30.6 0.119 0.123 Silver-Plated Copper 200°C 600
m22759/91-10-7 10 37/26 30.6 0.119 0.123 Silver-Plated Copper 200°C 600
m22759/91-10-8 10 37/26 30.6 0.119 0.123 Silver-Plated Copper 200°C 600
m22759/91-10-9 10 37/26 30.6 0.119 0.123 Silver-Plated Copper 200°C 600



河南三博电子是一家专业MIL-DTL-22759/91 | SAE AS22759/91航空线缆的供应商，我公司经营MIL-DTL-22759/91 | SAE AS22759/91航空线缆产品多年，质量口碑可靠。如果您有更多的MIL-DTL-22759/91 | SAE AS22759/91航空线缆价格问题，欢迎您联系我们厂家
